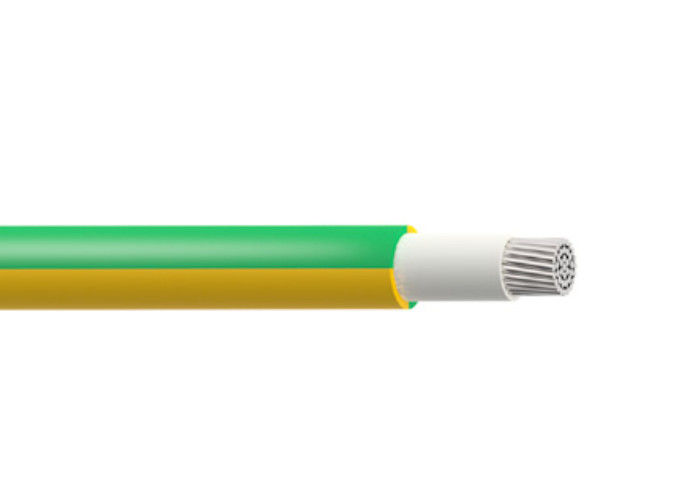

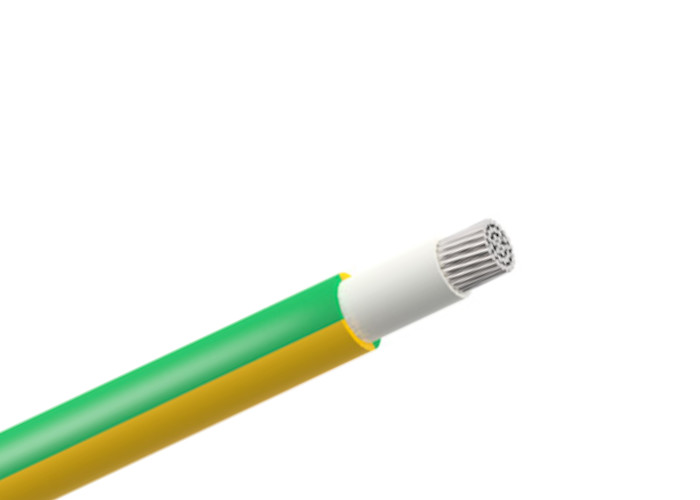

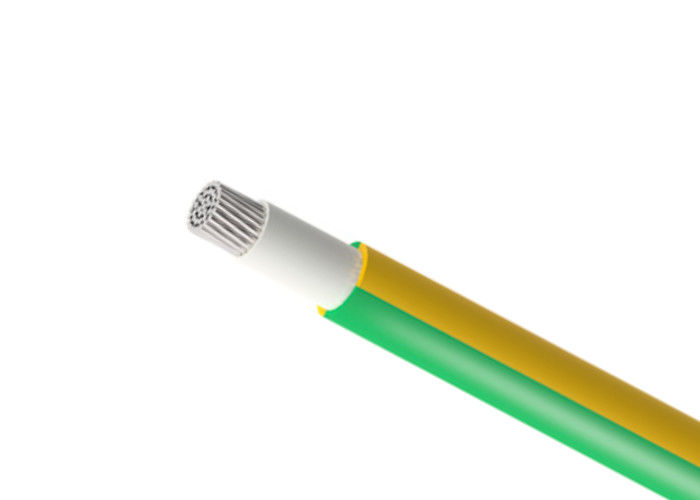

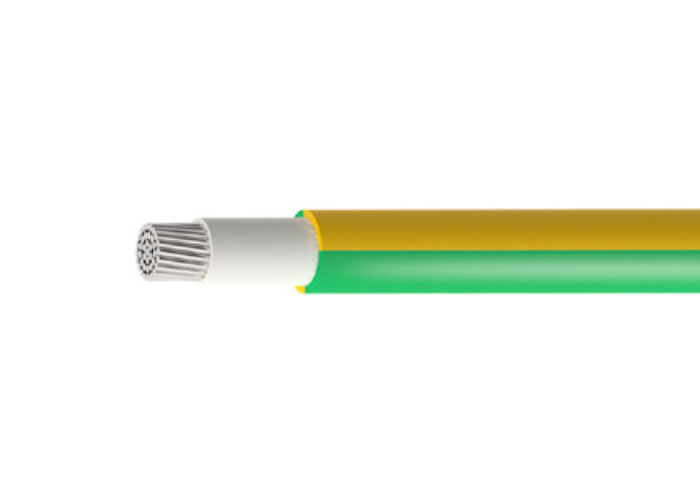

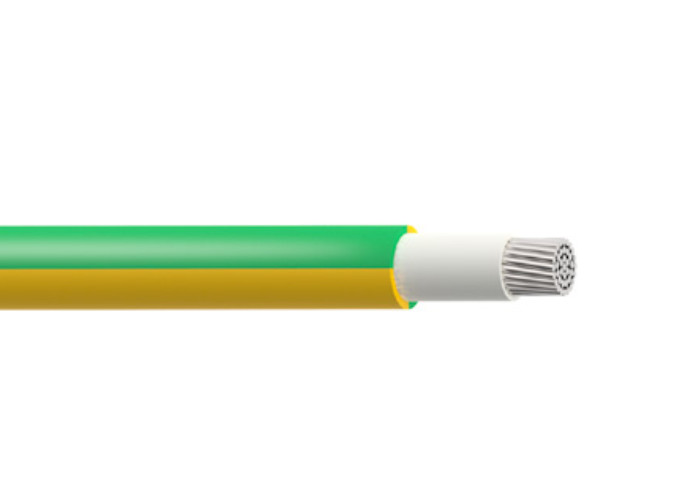

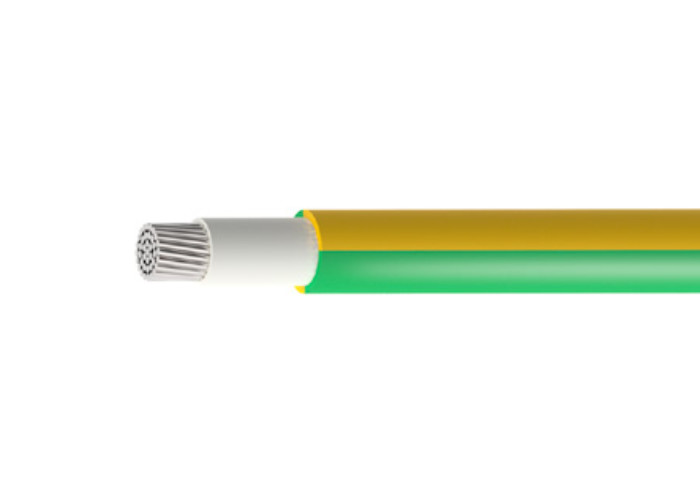

La classe 2 ha inscatolato il tipo corazzato 6571TQ cavo delle BS 6883 del cavo elettrico del conduttore di rame di SW4

Descrizione di prodotto

La classe 2 ha inscatolato il tipo corazzato 6571TQ cavo delle BS 6883 del cavo elettrico del conduttore di rame di SW4



APPLICAZIONE:

Cavo di terra Unarmoured per le installazioni fisse in tutte le aree compreso sistemazione ed il ponte aperto in navi e nelle unità offshore.

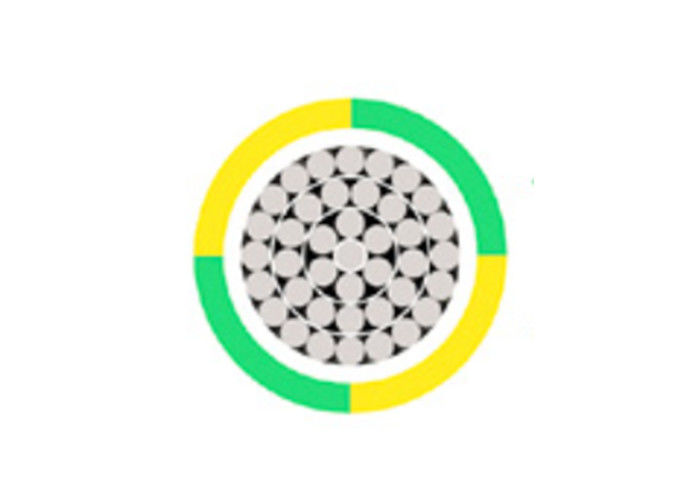

COSTRUZIONE:
Conduttore
La classe 2 ha inscatolato il conduttore di rame secondo
En 60228 (precedentemente BS 6360) delle BS
Isolamento
tipo senza alogeno GP4 di EPR del composto dell'elastomero secondo
Le BS 7655
Guaina
HOFR (calore ed olio resistenti ed ignifugi), tipo SW4 del composto dell'elastomero di halogenfree secondo le BS 7655



CARATTERISTICHE:
Valutazione di tensione (Uo/U)
600/1000V
Valutazione di temperatura
Fisso: -40°C a +90°C
Flesso: -15°C a +90°C
Raggio di piegamento minimo
Fino a 10mm2 - fisso: un diametro esterno di 3 x
16mm2 a 25mm2 - fisso: un diametro esterno di 4 x
Sopra 25mm2 - fisso: un diametro esterno di 6 x
Colore della guaina
Verde/giallo



DIMENSIONI

Il CENTRO NO.	INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	SPESSORE NOMINALE DI ISOLAMENTO millimetro	SPESSORE NOMINALE DI GUAINA millimetro	NOMINALE GLOBALE DIAMETRO millimetro	NOMINALE PESO kg/km
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	0,8 0,8 0,8 1 1 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2 2,2 2,4 2,6 2,8	1 1 1 1 1 1 1,1 1,2 1,2 1,3 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,2	4,8 5,1 5,6 6,5 7,1 8,1 9,5 11,4 12,6 14,3 16 18,6 20,3 22,4 24,9 28 30,9 35,3 39,3	34 40 54 78 101 144 216 328 429 551 753 1049 1274 1568 1949 2530 3134 4258 5337













































CONDUTTORI
Conduttori incagliati della classe 2 per il singolo centro ed i cavi multipolari

SEZIONE TRASVERSALE NOMINALE millimetro di ²	MINIMO NO DEI CAVI IN CONDUTTORE	RESISTENZA MASSIMA Del CONDUTTORE A 20ºC
	Circolare	Conduttore di rame temprato
	Cu	Cavi Metallo-rivestiti ohms/km
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	7 7 7 7 7 7 7 7 7 19 19 19 37 37 37 37 61 61 61		18,2 12,2 7,56 4,7 3,11 1,84 1,16 0,734 0,529 0,391 0,27 0,195 0,154 0,126 0,1 0,0762 0,0607 0,0475 0,0369





















































CARATTERISTICHE ELETTRICHE
Capacità di carico corrente

SEZIONE TRASVERSALE NOMINALE millimetro di ²	IL SINGOLO CENTRO Amp
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	18 23 30 40 52 72 96 127 157 196 242 293 339 389 444 522 601 719 827

RIDURRE LE IMPOSTE SUI FATTORI

TEMPERATURA AMBIENTE	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC	75ºC	80ºC
RIDURRE LE IMPOSTE SU FATTORE	1,10	1,05	1,0	0,94	0,88	0,82	0,74	0,67	0,58	0,47
