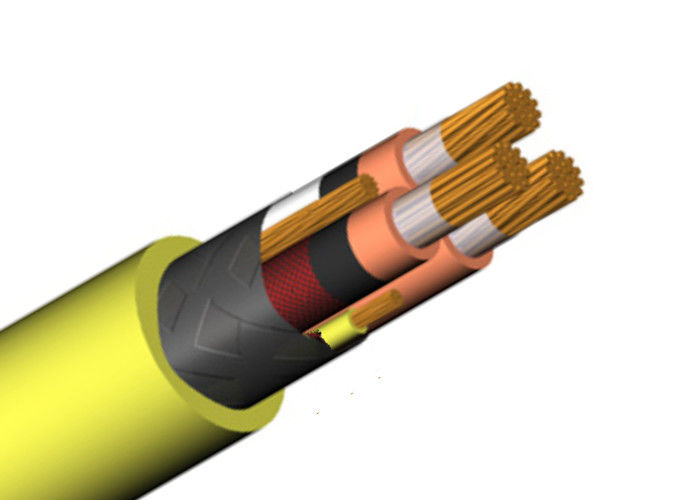

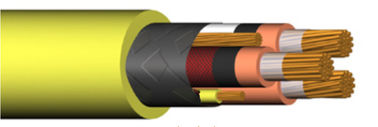

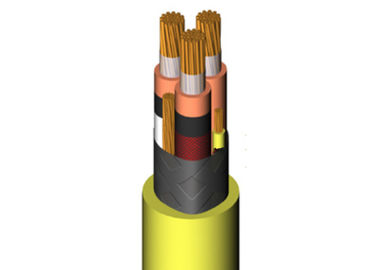

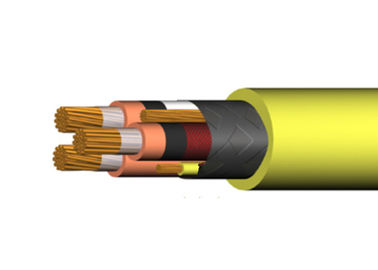

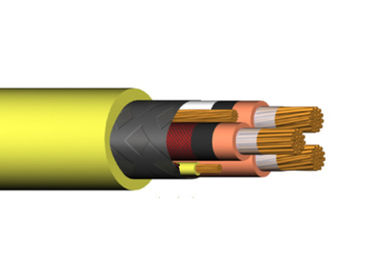

Isolamento speciale di rame del cavo XLPE dell'armatura X dei cavi degli ST di 15KV 133%
ContPerson : Andrea
Numero di telefono : 0086-371-60547601
WhatsAPP : +8613598873045
Quantità di ordine minimo : | 1000Meters | Imballaggi particolari : | Tamburo |
---|---|---|---|
Tempi di consegna : | 20days dopo i pagamenti | Termini di pagamento : | L / C, T / T |
Luogo di origine: | Henan | Marca: | CN CABLE |
---|---|---|---|
Certificazione: | IEC | Numero di modello: | Cavo di alimentazione |
Informazioni dettagliate |
|||
Conduttore: | Conduttore di rame flessibile supplementare, conciliante ASTM B3 | Conduttore Shield: | Lo schermo semiconduttore dei nastri si è applicato elicoidale sopra il conduttore |
---|---|---|---|
Isolamento: | operazione normale resistente di temperatura 90°C della gomma di propilene di etilene del petrolio 1 | Schermo dell'isolamento: | Fino al nastro del poliestere 2kV applicato sopra l'isolamento; sopra lo schermo semiconduttore dei |
Schermo metallico: | Treccia di rame in scatola (copertura minima di 60%) sopra ogni conduttore | Identificazione di fasi: | Dalle fibre colorate nere, bianche e rosse |
Messe a terra: | Due nudi, conduttori incagliati di corda-disposizione e di rame flessibili | Verifichi al suolo: | Un isolato giallo, conduttore incagliato di corda-disposizione e di rame flessibile |
Assemblea del centro: | I conduttori trifasi, due la terra nuda ed uno verificano al suolo i conduttori sono cablati insieme | Rinforzo: | Un rinforzo aperto si applica sopra il centro per forza meccanica |
Rivestimento: | Rivestimento resistente extra dell'elastomero altamente resistente al taglio, allo strappo, alla luc | ||
Evidenziare: | cavo di rame della saldatura,cavo elettrico speciale |
Descrizione di prodotto
2 chilovolt fino a 25 chilovolt di cavo elettrico estraente, isolamento di EPR, schermo metallico intrecciato, rivestimento resistente extra di gomma termoindurente
Applicazione
Per servizio medio resistente di tensione come alimentazione elettrica per l'attrezzatura mineraria in cui la sicurezza massima è richiesta. Comunemente usato per alimentare attrezzatura mineraria mobile pesante quali le pale, chiatte, piattaforme di produzione, l'altra fuori attrezzatura della pista. Inoltre adatto a distribuzione media di tensione come cavo di alimentazione elettrica flessibile nelle operazioni resistenti extra. I cavi di SHD-GC sono designati per fare funzionare sopra il circuito di CA di tre fasi, dove collegando i conduttori a massa e verificare al suolo il conduttore sono richiesti. Verifichi al suolo il cavo di controllo permette che continuamente i conduttori ammonitori del circuito al suolo diano il livello della sicurezza massima.
Dettagli la descrizione & la costruzione
Conduttore | Conduttore di rame flessibile supplementare, conciliante ASTM B3 |
Conduttore Shield | Lo schermo semiconduttore dei nastri si è applicato elicoidale sopra il conduttore |
Isolamento | operazione normale resistente di temperatura 90°C della gomma di propilene di etilene del petrolio 100%, dell'ozono e dell'acqua del livello dell'isolamento (EPR), di sovraccarico di emergenza 130°C, stato di cortocircuito 250°C |
Schermo dell'isolamento | Fino al nastro del poliestere 2kV applicato sopra l'isolamento; sopra lo schermo semiconduttore dei nastri 2kV applicato sopra l'isolamento |
Schermo metallico | Treccia di rame in scatola (copertura minima di 60%) sopra ogni conduttore |
Identificazione di fasi | Dalle fibre colorate nere, bianche e rosse |
Messe a terra | Due nudi, conduttori incagliati di corda-disposizione e di rame flessibili |
Verifichi al suolo | Un isolato giallo, conduttore incagliato di corda-disposizione e di rame flessibile |
Assemblea del centro | I conduttori trifasi, due la terra nuda ed uno verificano al suolo i conduttori sono cablati insieme ad una mano sinistra pongono, più un nastro del raccoglitore applicato sopra l'assemblea |
Rinforzo | Un rinforzo aperto si applica sopra il centro per forza meccanica |
Rivestimento | Rivestimento resistente extra dell'elastomero altamente resistente al taglio, allo strappo, alla luce solare, all'ozono ed alla fiamma. Ha una resistenza eccellente da riscaldare, l'umidità, l'acqua, il petrolio e maggior parte di prodotti chimici comunemente presenti alle operazioni del campo minato. Il rivestimento standard è nero e soddisfa o supera tutte le richieste di ICEA S75-381. I colori alterni del rivestimento sono disponibili come richiesta |
Imballaggio
Tamburi di legno non restituibili.
Opzioni
• Poliuretano termoplastico (TPU)
• Rivestimento (MSHA ha approvato)
• Colori del rivestimento
• Lunghezza su messa (300 m)
Norme/prova
SHD-GC soddisfa o supera le richieste di ICEA S-75-381, ICEA S-68-516 ed è MSHA approvato facendo uso del rivestimento di TPU.
Marcatura
SHD-GC.
Installazione
SHD-GC può essere utilizzato nelle posizioni di aria aperta nelle condizioni ambientali molto gravi come quella comunemente presente ai posti estraenti. La progettazione del conduttore e le materie prime usate, permette che il cavo sia installato direttamente sui campi minati approssimativi, non richiedenti alcuna preparazione precedente.
CABLI IL TIPO SHD-GC 2 chilovolt | |||||||||||
Conduttore Dimensione |
Termine nominale Area |
No. Fili Minimo |
Conduttore Diametro |
Isolamento Spessore |
Messa a terra Conduttore Dimensione |
Controllo Conduttore Dimensione |
Rivestimento Spessore |
OD Termine nominale |
Approssimativamente. Totale Peso |
Minuto. Piegamento Raggio |
Ampacity |
AWG/MCM | mm2 | millimetro | millimetro | AWG | AWG | millimetro | millimetro | chilogrammo/chilometro | millimetro | ||
6 | 13,3 | 49 | 5,49 | 1,78 | 10 | 8 | 3,94 | 32,8 | 1.799 | 197 | 93 |
4 | 21,2 | 49 | 6,82 | 1,78 | 8 | 8 | 3,94 | 35,5 | 2.220 | 214 | 122 |
3 | 26,7 | 49 | 7,77 | 1,78 | 7 | 8 | 4,32 | 38,4 | 2.633 | 230 | 140 |
2 | 33,6 | 133 | 8,68 | 1,78 | 6 | 8 | 4,32 | 40,4 | 2.968 | 242 | 159 |
1 | 42,4 | 133 | 9,83 | 2,03 | 5 | 8 | 4,83 | 44,7 | 3.640 | 268 | 184 |
1/0 | 53,5 | 133 | 10,98 | 2,03 | 4 | 8 | 4,83 | 47,2 | 4.189 | 283 | 211 |
2/0 | 67,4 | 133 | 12,68 | 2,03 | 3 | 8 | 5,21 | 50,8 | 4.694 | 305 | 243 |
3/0 | 85 | 259 | 13,89 | 2,03 | 2 | 8 | 5,21 | 54,1 | 5.817 | 325 | 279 |
4/0 | 107 | 259 | 15,79 | 2,03 | 1 | 8 | 5,59 | 58,7 | 6.983 | 352 | 321 |
250 | 127 | 259 | 16,84 | 2,41 | 1/0 | 8 | 5,59 | 63,8 | 8.280 | 383 | 355 |
350 | 177 | 259 | 20,24 | 2,41 | 2/0 | 8 | 5,97 | 71,5 | 10.689 | 429 | 435 |
500 | 253 | 259 | 23,92 | 2,41 | 4/0 | 8 | 6,73 | 81,0 | 14.483 | 485 | 536 |
CABLI IL TIPO SHD-GC 5 chilovolt | |||||||||||
Conduttore Dimensione |
Termine nominale Area |
No. Fili Minimo |
Conduttore Diametro |
Isolamento Spessore |
Messa a terra Conduttore Dimensione |
Controllo Conduttore Dimensione |
Rivestimento Spessore |
OD Termine nominale |
Approssimativamente. Totale Peso |
Minuto. Piegamento Raggio |
Ampacity |
AWG/MCM | mm2 | millimetro | millimetro | AWG | AWG | millimetro | millimetro | chilogrammo/chilometro | millimetro | ||
6 | 13,3 | 49 | 5,49 | 2,79 | 10 | 8 | 4,70 | 39,6 | 2.327 | 238 | 93 |
4 | 21,2 | 49 | 6,82 | 2,79 | 8 | 8 | 4,70 | 42,7 | 2.815 | 256 | 122 |
3 | 26,7 | 49 | 7,77 | 2,79 | 7 | 8 | 5,21 | 45,2 | 3.237 | 271 | 140 |
2 | 33,6 | 133 | 8,68 | 2,79 | 6 | 8 | 5,21 | 47,5 | 3.631 | 285 | 159 |
1 | 42,4 | 133 | 9,83 | 2,79 | 5 | 8 | 5,21 | 49,5 | 4.101 | 297 | 184 |
1/0 | 53,5 | 133 | 10,98 | 2,79 | 4 | 8 | 5,59 | 52,8 | 4.767 | 317 | 211 |
2/0 | 67,4 | 133 | 12,68 | 2,79 | 3 | 8 | 5,59 | 55,9 | 5.514 | 335 | 243 |
3/0 | 85 | 259 | 13,89 | 2,79 | 2 | 8 | 5,97 | 59,9 | 6.490 | 359 | 279 |
4/0 | 107 | 259 | 15,79 | 2,79 | 1 | 8 | 5,97 | 63,5 | 7.556 | 381 | 321 |
250 | 127 | 259 | 16,84 | 3,05 | 1/0 | 8 | 6,35 | 68,3 | 8.850 | 410 | 355 |
350 | 177 | 259 | 20,24 | 3,05 | 2/0 | 8 | 6,73 | 74,9 | 11.120 | 449 | 435 |
500 | 253 | 259 | 23,92 | 3,05 | 4/0 | 8 | 7,11 | 84,1 | 14.886 | 505 | 536 |
CABLI IL TIPO SHD-GC 8 chilovolt | |||||||||||
Conduttore Dimensione |
Termine nominale Area |
No. Fili Minimo |
Conduttore Diametro |
Isolamento Spessore |
Messa a terra Conduttore Dimensione |
Controllo Conduttore Dimensione |
Rivestimento Spessore |
OD Termine nominale |
Approssimativamente. Totale Peso |
Minuto. Piegamento Raggio |
Ampacity |
AWG/MCM | mm2 | millimetro | millimetro | AWG | AWG | millimetro | millimetro | chilogrammo/chilometro | millimetro | ||
4 | 21,2 | 49 | 6,82 | 3,81 | 8 | 8 | 5,21 | 49,3 | 3.397 | 394 | 122 |
3 | 26,7 | 49 | 7,77 | 3,81 | 7 | 8 | 5,21 | 51,3 | 3.786 | 410 | 140 |
2 | 33,6 | 133 | 8,68 | 3,81 | 6 | 8 | 5,59 | 53,8 | 4.223 | 430 | 159 |
1 | 42,4 | 133 | 9,83 | 3,81 | 5 | 8 | 5,59 | 56,1 | 4.745 | 449 | 184 |
1/0 | 53,5 | 133 | 10,98 | 3,81 | 4 | 8 | 5,59 | 58,9 | 5.373 | 471 | 211 |
2/0 | 67,4 | 133 | 12,68 | 3,81 | 3 | 8 | 5,97 | 62,5 | 6.211 | 500 | 243 |
3/0 | 85 | 259 | 13,89 | 3,81 | 2 | 8 | 6,35 | 66,5 | 7.218 | 532 | 279 |
4/0 | 107 | 259 | 15,79 | 3,81 | 1 | 8 | 6,35 | 69,9 | 8.276 | 559 | 321 |
250 | 127 | 259 | 16,84 | 3,81 | 1/0 | 8 | 6,35 | 73,4 | 9.396 | 587 | 355 |
350 | 177 | 259 | 20,24 | 3,81 | 2/0 | 8 | 7,11 | 81,3 | 11.913 | 650 | 435 |
500 | 253 | 259 | 23,92 | 3,81 | 4/0 | 8 | 7,49 | 90,4 | 15.686 | 723 | 536 |
CABLI IL TIPO SHD-GC 15 chilovolt | |||||||||||
Conduttore Dimensione |
Termine nominale Area |
No. Fili Minimo |
Conduttore Diametro |
Isolamento Spessore |
Messa a terra Conduttore Dimensione |
Controllo Conduttore Dimensione |
Rivestimento Spessore |
OD Termine nominale |
Approssimativamente. Totale Peso |
Minuto. Piegamento Raggio |
Ampacity |
AWG/MCM | mm2 | millimetro | millimetro | AWG | AWG | millimetro | millimetro | chilogrammo/chilometro | millimetro | ||
2 | 33,6 | 133 | 8,68 | 5,33 | 6 | 8 | 5,97 | 61,2 | 5.210 | 490 | 164 |
1 | 42,4 | 133 | 9,83 | 5,33 | 5 | 8 | 5,97 | 64,0 | 5.849 | 512 | 187 |
1/0 | 53,5 | 133 | 10,98 | 5,33 | 4 | 8 | 6,35 | 67,1 | 6.580 | 537 | 215 |
2/0 | 67,4 | 133 | 12,68 | 5,33 | 3 | 8 | 6,35 | 69,3 | 7.272 | 554 | 246 |
3/0 | 85 | 259 | 13,89 | 5,33 | 2 | 8 | 6,73 | 73,7 | 8.420 | 590 | 283 |
4/0 | 107 | 259 | 15,79 | 5,33 | 1 | 8 | 6,73 | 77,5 | 9.616 | 620 | 325 |
