Isolamento speciale di rame del cavo XLPE dell'armatura X dei cavi degli ST di 15KV 133%
ContPerson : Andrea
Numero di telefono : 0086-371-60547601
WhatsAPP : +8613598873045
Quantità di ordine minimo : | 1000Meters | Tempi di consegna : | 20 giorni dopo il pagamento |
---|---|---|---|
Termini di pagamento : | L / C, T / T |
Luogo di origine: | Henan | Marca: | CN CABLE |
---|---|---|---|
Certificazione: | IS | Numero di modello: | Cavo della saldatura |
Informazioni dettagliate |
|||
conduttore: | I conduttori di rame normali, extra fine incagliati a È 8130/84 degli equivalenti in BS 6360, l'IEC | Isolamento: | EPR o NBR |
---|---|---|---|
Evidenziare: | cavo di rame della saldatura,cavo elettrico speciale |
Descrizione di prodotto

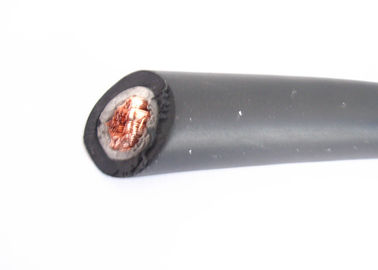

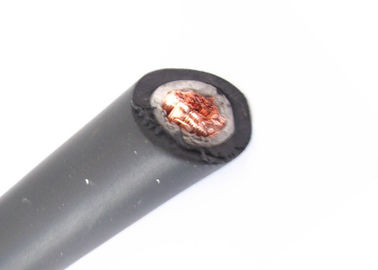

Il cavo della saldatura con il rivestimento di gomma di EPR/NBR, secondo È 6830/84 degli equivalenti in BS 6899 e la parte 6 del VDE 0282 di BACCANO
- Resistenza del conduttore
secondo È: 8130/84 di equivalente al Cl di HD 383. 6.
- Fattore di resistenza del conduttore
a +20˚ C – si veda le informazioni tecniche
- Gamma di temperature
flettendo -25˚ C - +80˚ C
installazione fissa -40˚ C - +80˚ C
- Temperatura di lavoro ammissibile
al conduttore +85˚
- Tensione nominale 100V
- Tensione di prova 1000V
Struttura del cavo:
- I conduttori di rame normali, extra fine incagliati a È 8130/84 degli equivalenti in BS 6360, l'IEC 60228 & HD 383.
- leghi usato come separatore sopra il conduttore.
- Rivestimento di gomma esterno di EPR/NBR, secondo tipo SE-3.
- Il nero d'inguainamento esterno
- Con la marcatura della marca commerciale e della sezione trasversale.
- La prova del cavo ha effettuato secondo È 9857/90 degli equivalenti alla parte 4. delle BS 638.
- Calore, petrolio e cavo ignifugo.
Applicazione
- Il cavo flessibile della saldatura isolato gomma è usato per collegare la saldatrice & per migliore competenza della saldatura.
- Utilizzato nelle industrie di automobile, nella costruzione navale, nel trasporto, nei piani d'acciaio, in ferrovie, in raffinerie, in giacimenti di petrolio, nei robot per saldatura automatici, nella costruzione, nelle miniere di carbone ecc.
- La costruzione robusta rende questi la resistenza dei cavi sia al freddo & al calore come pure alle fiamme.
- Sono adatte ad uso negli spazi aperti e nelle circostanze asciutte ed umide.
Cavo della saldatura con flessibilità standard, raggio di piegamento: approssimativamente 15 x CableØ
Inter-sec (Sq.mm) |
Valutazione corrente ad un duty cycle massimo | No della x singola Cavi WireØ (millimetro) |
Spessore radiale di inguainamento (millimetro) |
Diametro esterno min ~ massimo (millimetro) |
Resistenza massima @ 20˚C (ohm/km) |
AWG No. |
|||
Permanente 100% (Amp) |
85% (Amp) |
60% (Amp) |
30% (Amp) |
||||||
1x16 | 513 x 0,2 | 2,0 | 8,7 ~ 10,7 | 1,210 | 135 | 146 | 174 | 246 | 6 |
1x25 | 783 x 0,2 | 2,0 | 10,5 ~ 12,5 | 0,780 | 177 | 192 | 228 | 343 | 4 |
1x35 | 497 x 0,3 | 2,0 | 12,1 ~ 14,1 | 0,554 | 221 | 240 | 285 | 403 | 2 |
1x50 | 702 x 0,3 | 2,2 | 14,0 ~ 16,0 | 0,386 | 279 | 303 | 360 | 509 | 1 |
1x70 | 999 x 0,3 | 2,4 | 16,2 ~ 18,2 | 0,272 | 352 | 382 | 454 | 643 | 2/0 |
1x95 | 1302 x 0,3 | 2,6 | 18,9 ~ 20,9 | 0,206 | 424 | 460 | 547 | 774 | 3/0 |
1x120 | 1702 x 0,3 | 2,8 | 20,2 ~ 23,2 | 0,161 | 491 | 525 | 601 | 814 | 4/0 |
1x150 | 2121 x 0,3 | 3,0 | 22,4 ~ 26,4 | 0,129 | 568 | 614 | 708 | 921 | 300Kcmil |
Cavo della saldatura con alta flessibilità estrema, raggio di piegamento: approssimativamente 12 x CableØ:
Inter-sec (Sq.mm) |
No della x singola Cavi WireØ (millimetro) |
Spessore radiale di inguainamento (millimetro) |
Diametro esterno min ~ massimo (millimetro) |
Massimo Resistenza @ 20˚C (ohm/km) |
AWG No. |
1x16 | 513 x 0,2 | 2,0 | 8,7 ~ 10,7 | 1,210 | 6 |
1x25 | 783 x 0,2 | 2,0 | 10,5 ~ 12,5 | 0,780 | 4 |
1x35 | 1120 x 0,2 | 2,0 | 12,1 ~ 14,1 | 0,554 | 2 |
1x50 | 1600 x 0,2 | 2,2 | 14,0 ~ 16,0 | 0,386 | 1 |
1x70 | 2240 x 0,2 | 2,4 | 16,2 ~ 18,2 | 0,272 | 2/0 |
1x95 | 3024 x 0,2 | 2,6 | 18,9 ~ 20,9 | 0,206 | 3/0 |
Requisiti di sicurezza
1. il cavo arrotolato della saldatura deve essere spanto sempre fuori prima di utilizzare da evitare surriscaldare in uso.
2. i cavi non devono essere impiombati all'interno di 10 piedi del supporto.
3. il cavo di saldatura deve mai non essere arrotolato o avvolto intorno al corpo del lavoratore.
4. i cavi con isolamento nocivo devono essere sostituiti.
5. il cavo di saldatura deve unirsi soltanto con i mezzi di collegamenti raccomandati.
