rivestimento di PVC di rame del conduttore del cavo elettrico di sistemi MV dell'aerodromo dell'aeroporto 5kv
ContPerson : Andrea
Numero di telefono : 0086-371-60547601
WhatsAPP : +8613598873045
|
Informazioni dettagliate |
|||
| conduttore: | strandedAluminum | schermo di conduttore: | EPR semi-conduttivo |
|---|---|---|---|
| Isolamento: | EPR | Schermo di isolamento: | EPR conduttivo |
| Conduttore concentrico: | Filo di rame nudo | Guaina esterna: | Guaina del PE |
| Evidenziare: | cavi di potenza media tensione,cavo neutrale concentrico,Cavo di alimentazione coibentato |
||
Descrizione di prodotto

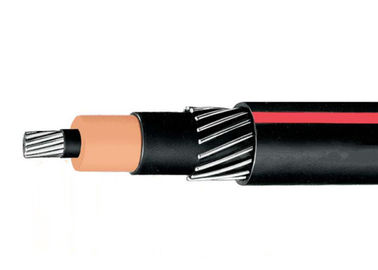

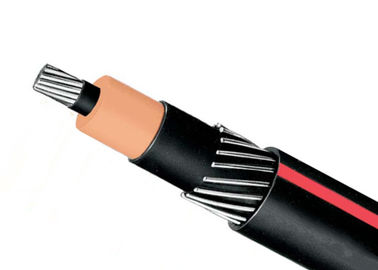

35 chilovolt del conduttore di sistemi MV del cavo elettrico di cavo primario sotterraneo di alluminio di Destribution isolato EPR
Data del prodotto
| No. |
Dimensione del conduttore
|
Isolamento di Niminal Dia.over. |
Diametro nominale sopra lo schermo di isolamento. |
Filo di rame neutrale di No.of |
O.D. nominale.
|
Approssimativamente peso | 90℃ Ampacity | 105℃ Ampacity | |||
| AWG/Kcmil | In. | In. | In. | Rete | Lordo | Sepoltura diretta | Condotta | Sepoltura diretta | Condotta | ||
| Persona neutrale completa | |||||||||||
| 1 | 1 0(19) | 1,10 | 1,20 | 16*14 | 1,44 | 1061 | 1179 | 210 | 150 | 235 | 170 |
| 2 | 2 0(19) | 1,15 | 1,25 | 13*12 | 1,52 | 1238 | 1416 | 240 | 175 | 270 | 200 |
| 3 | 3 0(19) | 1,20 | 1,30 | 16*12 | 1,57 | 1374 | 1552 | 270 | 200 | 305 | 225 |
| 4 | 4 0(19) | 1,26 | 1,36 | 13*10 | 1,74 | 1671 | 1921 | 305 | 225 | 345 | 260 |
| 5 | 250(37) | 1,32 | 1,42 | 16*10 | 1,79 | 1856 | 2106 | 335 | 250 | 380 | 285 |
| 6 | 350(37) | 1,42 | 1,52 | 20*10 | 1,90 | 2177 | 2525 | 405 | 300 | 450 | 345 |
| 1/3 di persona neutrale | |||||||||||
| 1 | 1 0(19) | 1,11 | 1,21 | 6*14 | 1,45 | 966 | 1082 | 200 | 175 | 215 | 175 |
| 2 | 2 0(19) | 1,15 | 1,25 | 7*14 | 1,49 | 1045 | 1223 | 230 | 200 | 245 | 200 |
| 3 | 3 0(19) | 1,20 | 1,30 | 9*14 | 1,54 | 1148 | 1326 | 260 | 230 | 280 | 230 |
| 4 | 4 0(19) | 1,26 | 1,36 | 11*14 | 1,60 | 1267 | 1445 | 290 | 245 | 315 | 260 |
| 5 | 250(37) | 1,32 | 1,42 | 13*14 | 1,72 | 1451 | 1701 | 315 | 265 | 340 | 285 |
| 6 | 350(37) | 1,42 | 1,52 | 18*14 | 1,82 | 1707 | 1957 | 375 | 325 | 410 | 350 |
| 7 | 500(37) | 1,55 | 1,68 | 16*12 | 2,02 | 2167 | 2515 | 450 | 390 | 495 | 415 |
| 8 | 750(61) | 1,74 | 1,88 | 15*10 | 2,25 | 2817 | 3323 | 550 | 480 | 600 | 515 |
| 9 | 1000(61) | 1,89 | 2,03 | 18* (A) | 2,40 | 3366 | 3872 | 640 | 565 | 680 | 585 |
